設計師對 SVG 應該有的觀念

可以用 SVG 做出令人驚艷的東西；跟其它圖形的不同之處；還有輸出檔案要有更多考量的原因。

我為了準備即將推出的 Sketch 和 SVG 工作流程課程，跟很多剛入行和資深的設計師討論使用此格式的方法。我注意到一個對於 SVG 的共通誤解：

常常有人覺得 SVG 就像點陣圖片一樣，例如 PNG，但是可以有無限大的解析度。只不過，它真的不是這樣。

我的看法是：SVG 有些東西比較艱澀。輸出，或是更精確的說法，從 Sketch* 到最終圖片的流程，會只需幾秒鐘，但也可能是 10 分鐘，這得視設計和圖片使用方法而定。如果要讓 SVG 完美符合需求，你可能要以某些方法修改 Sketch 圖層，或是調整輸出的語法。這看起來很複雜又枯燥乏味，但是並不困難，而且就此進入 SVG 全新可能性的世界。

因為，儘管有這些不同之處，SVG 的優異品質簡直滿出來了。首先，介紹這幾點（因為很有趣），接著說明如何開始以務實的觀點看待 SVG。

我的設計工具選擇用 Sketch，但是這篇文章裡的概念同樣可以用在 Adobe Illustrator 等大多數其它工具。

簡略的技術定義：

SVG 是可縮放向量圖形 (Scalable Vector Graphics) 的縮寫。它是一種圖形格式，就像 JPEG 或 PDF，特色是不被限制於某種解析度。這是因為 SVG 以向量圖形組成，而不是像素。雖然可以用在許多不同地方，在網站上就是如魚得水。接下來的範例會展現它們的潛力。

為什麼 SVG 如此好棒棒？

之前已經有很多人仔細讚美過 SVG 了（如果你是網站開發者，請看 Chris Coyier 的演說：SVG Is for Everybody，是技術成分比較多的介紹。）在這篇文章裡，我特別介紹設計師關心的 5 個特色。

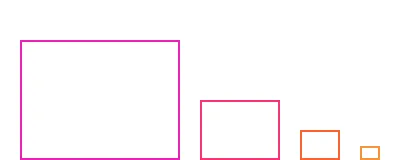

任意尺寸，不會馬賽克

SVG 就像 Sketch 裡的 Artboard。雖然它們有寬和高的設定，但是也包含無限的細節。因為裡頭的圖層、元素都是向量圖形，所以一幅 SVG 能夠以任何尺寸呈現，而且不會出現馬賽克。

少少的檔案大小

只要你不是把 SVG 用在照片（這是 JPEG 的用途），大多數的情況下 SVG 佔用的容量比 PNG 或 JPEG 少非常多。

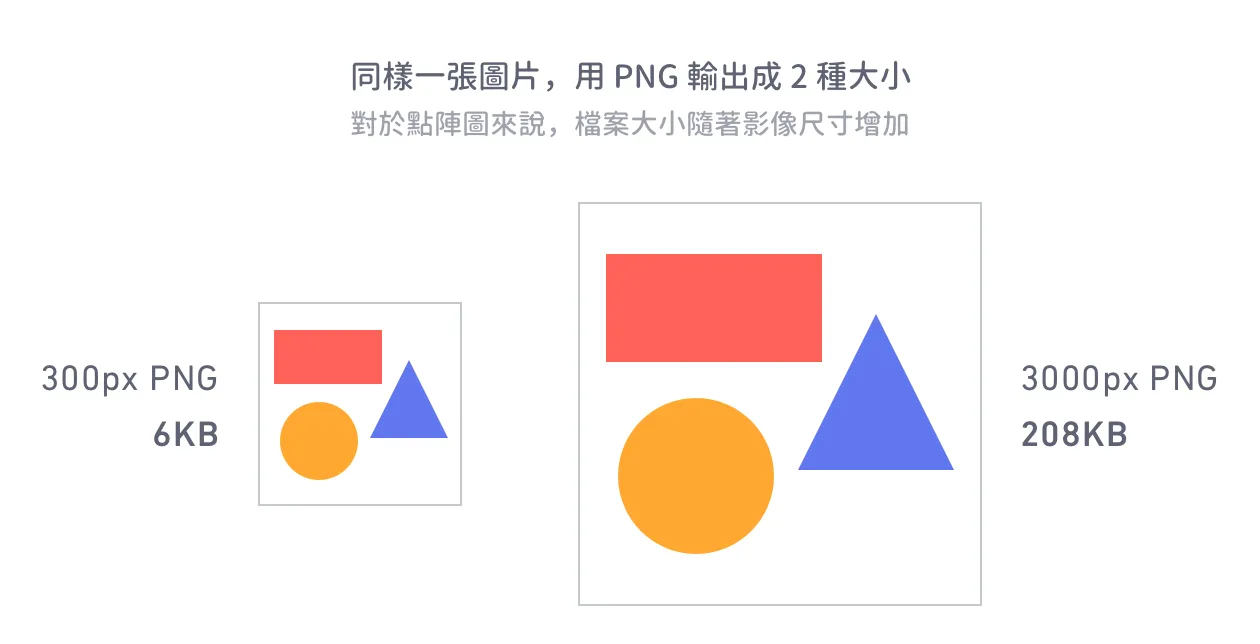

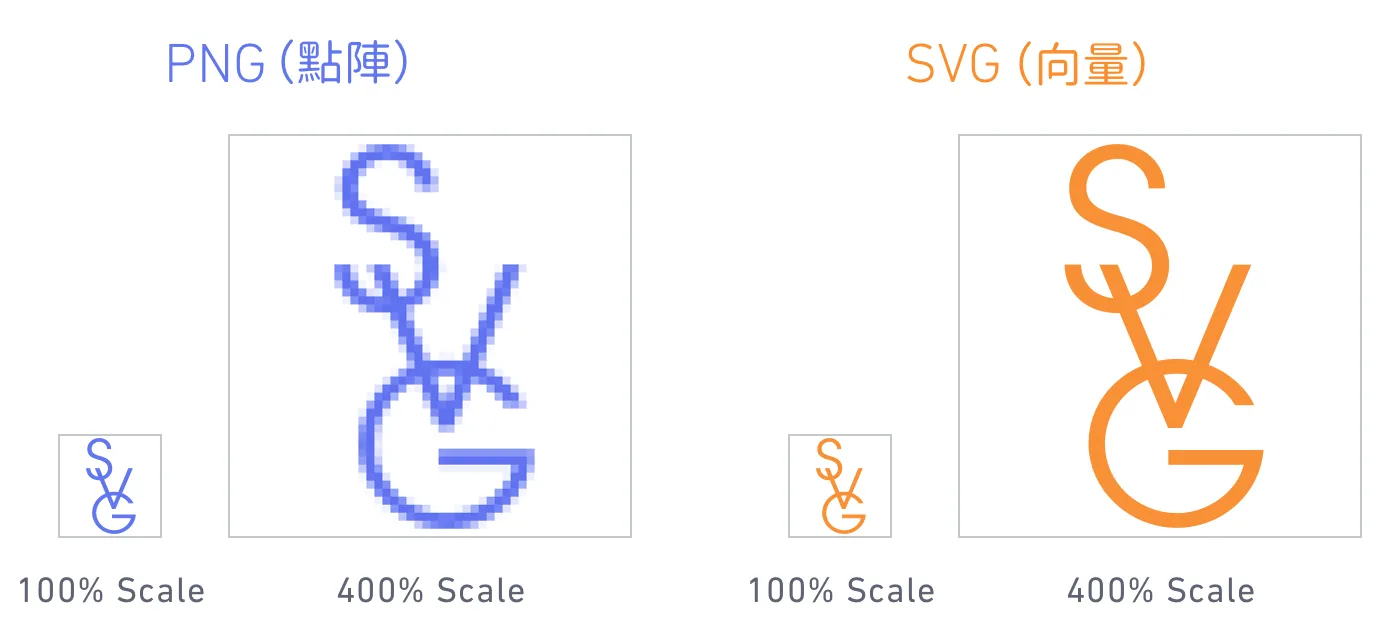

同樣一張圖片，用 PNG 輸出成 2
種大小：對於點陣圖來說，檔案大小隨著影像尺寸增加

這是因為決定一張影像（像是 PNG 或 JPEG）檔案大小的因素是解析度。一般來說，3000x3000 的像素圖片一定比 300x300 的大。

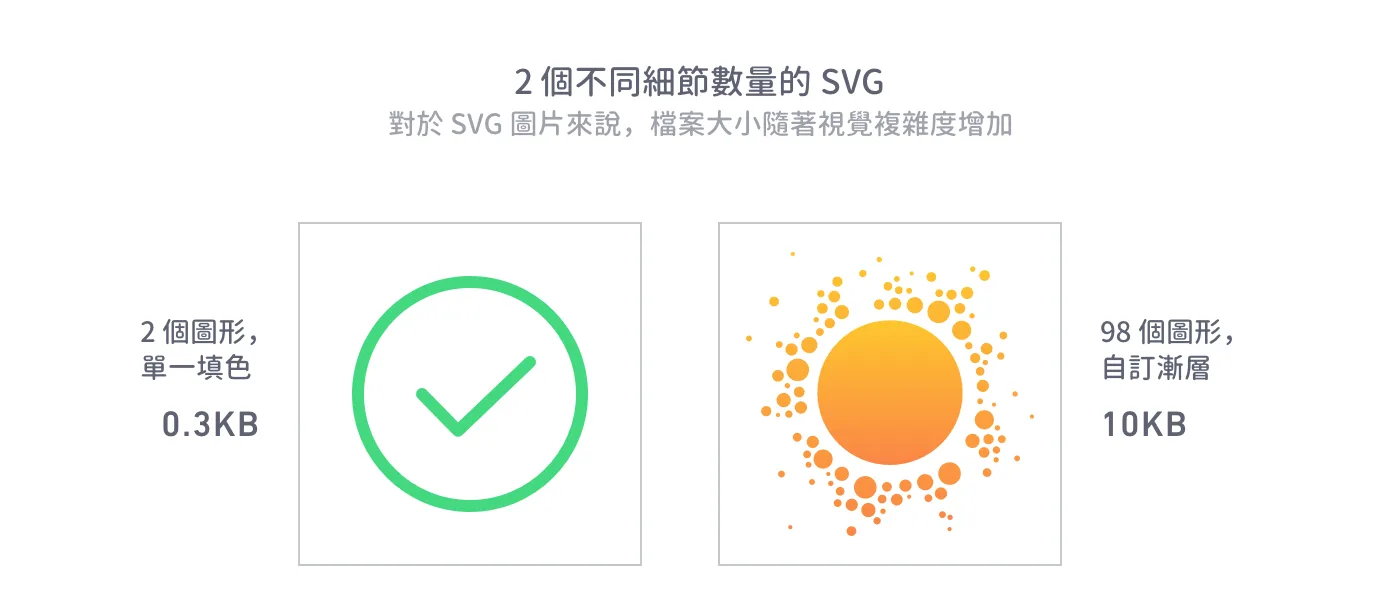

不過，影響 SVG 的主要因素是細節：圖片裡設定多少圖層和自訂漸層、遮罩、特效，長寬幾乎不影響容量。對於大多數的圖示還有其它設計元素來說，在檔案大小（還有讀取時間）方面，SVG 完勝。

色票冊子的圖示，以動畫呈現 — 如果是 GIF，這幅動畫會超過 400KB，但是 SVG 只要 3KB！

動畫圖形與動態圖形

這是我最喜愛 SVG 的原因之一：如果你懂一些網站開發，就能夠把 SVG 做成動畫，就跟網站其它部分一樣。那些要用到的神奇程式碼可以放在 SVG 檔案本身。所以，就可以讓只要 6KB 的圖示栩栩如生，就好像是影片檔案。

甚至，你可以讓圖形是動態的，例如：可以顯示時間的時鐘，或是在圖示旁邊輸入文字，就會變成對應的顏色。SVG 也可以是響應式的，根據螢幕尺寸或是像素密度，甚至是其它各種條件，有不同的變化方式。其中的可能性範圍廣大，實實在在地重新定義我們認為單張圖片可以做到的事情。

Spritesheet 和圖示集

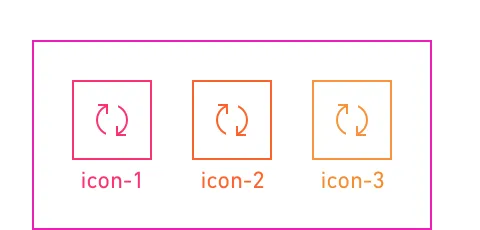

我喜歡圖示。在最近一兩年，出現幾個把許多圖示合併到一個 SVG 的技巧。這個意思是，可以把整組圖示集放在一個圖檔內，小小的檔案裡！這樣的圖檔叫做 Spritesheet，在網站上特別好用。

SVG 跟點陣圖哪裡不一樣？

點陣圖形，也就是柵格圖形 (raster graphics)，是以像素為基礎，例如 JPEG、PNG 和 GIF 等格式都是。有了這個概念後，就可以知道它們是方格組成的彩色矩形。

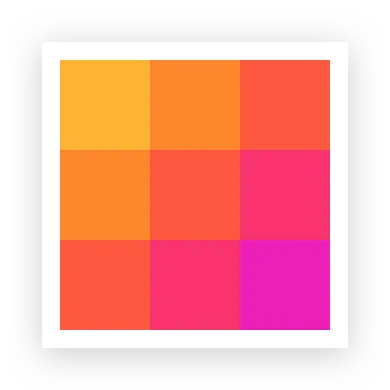

舉例來說，3px x 3px 的點陣圖片有 9 個像素：9 個彩色方塊。這些像素無法用任何方法改變。它們無法顯示更多細節；無法移動；無法變成其它顏色，是靜止的，永遠會佔用某種數量的資訊。把圖片放大超過 100%，就可以看到馬賽克。

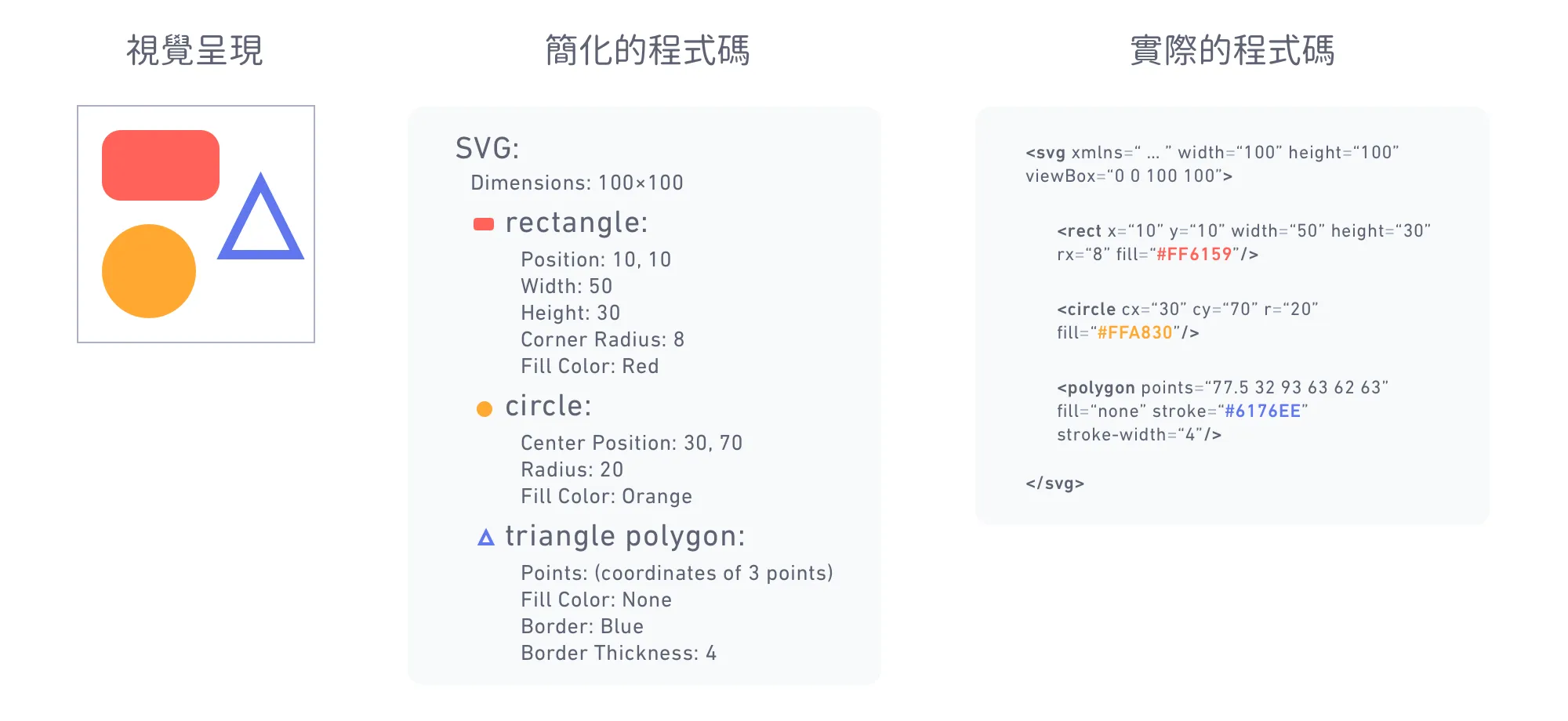

SVG 這樣的矩陣圖片不是由色彩像素組成；而是圖片的設定 (description)。其實它看起來是如此：

因為 SVG 就只是圖形的設定，所以能用任何尺寸顯示。一個圓形不管在 3px 還是 3000px 時，都還是個「圓形」。設定也可以修改，任何人有 15 分鐘學網站開發經驗都可以編輯 SVG 設定。像是改變一個圓形的顏色或一條線段的粗細。很多方面來說⋯

SVG 是活生生的物體，而點陣圖是物體的照片。

如果從 Sketch 輸出檔案後發生的事情來思考，也會覺得有幫助。點陣圖把設計稿件合併為單個圖層。產出的 PNG 或 JPEG 無法得知圖層名稱，事實上就是對（圖片的）內容一無所知。

相對來說，SVG 就沒有合併圖層。它仍包含所有圖層，還有搭載的一大堆訊息。輸出檔案的時候，Sketch 試著將它自己的圖層設定轉換為 SVG 的語法。這就是為什麼有時候 SVG 看起來不太一樣。有些你在 Sketch 做的東西不太容易成為 SVG 的設定語法。

由於 SVG 仍包含全部，或部分的圖層資訊，你可以控制或修改圖層，變成以上提過的所有用法：動畫、互動/動態物件、圖示集⋯等。

只不過，我們要如何從 Sketch 設計檔做出這些東西？

Sketch 如何輸出 SVG 檔案？

SVG 是在輸出檔案時可以選擇的格式之一。但是多數人（包含我自己）都犯了錯誤：以為輸出一幅 SVG 就跟其它圖片類型一樣輕鬆無負擔。「我們就只要輸出 1x 和 2x 的 PNG。嘿，向量圖也一起輸出吧。好！這樣就搞定了。」你也是這樣吧？

可惜 SVG 檔案不會總是長得跟我們想要的一樣，或是無法預測檔案大小；也可能檔案跟開發者或某個 App 需求的規格不相容。

這不是 Sketch 的錯。Sketch 已經不斷地改進 SVG 輸出，現在已經相當優秀。

真正的問題在：有這麼多方法能使用 SVG，Sketch 如何精確知道哪些東西要輸出？

它沒有，也無法。任何繪圖軟體可以做的事情，就是試著盡可能轉換為相似於 SVG 的圖層。你在 Sketch 做東西的方法，就由它照樣試著輸出。

有一些可以用程式碼撰寫（修改）的方法（換句話說，能夠設定圖層的方法）讓開發者特別容易看懂，或是因為經過最佳化，檔案特別小，也可能是易於製作動畫、放入一組圖示集。其實這些差異已經超越輸出的方法，而通常由圖層在 Sketch 裡建造的方法決定。

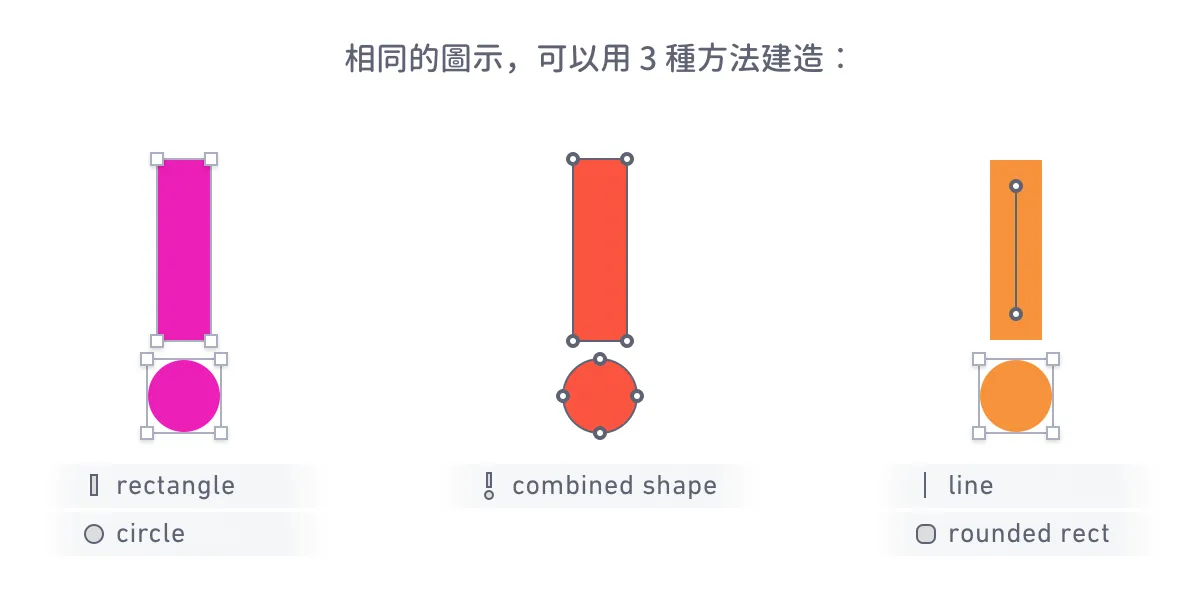

相同的圖示，可以用 3 種方法建造 — 同樣的驚嘆號圖示可以由兩個標準形狀 (左)、一組合併路徑 (中) 或是垂直的線條加上外框和圓角矩形 (右)。甚至還有更多可能性！

這裡「建造」的意思是你為了達到某種成果，如何做出、合併還有套用樣式在圖層上。拿上面的驚嘆號當作範例，就可以用數種方法達成。通常都不會只有唯一一種正確方法：端看你要如何使用這張圖片。還有，有時候會看 SVG 支援的功能。這裡有另一個從我的課程裡挑選出來的範例：

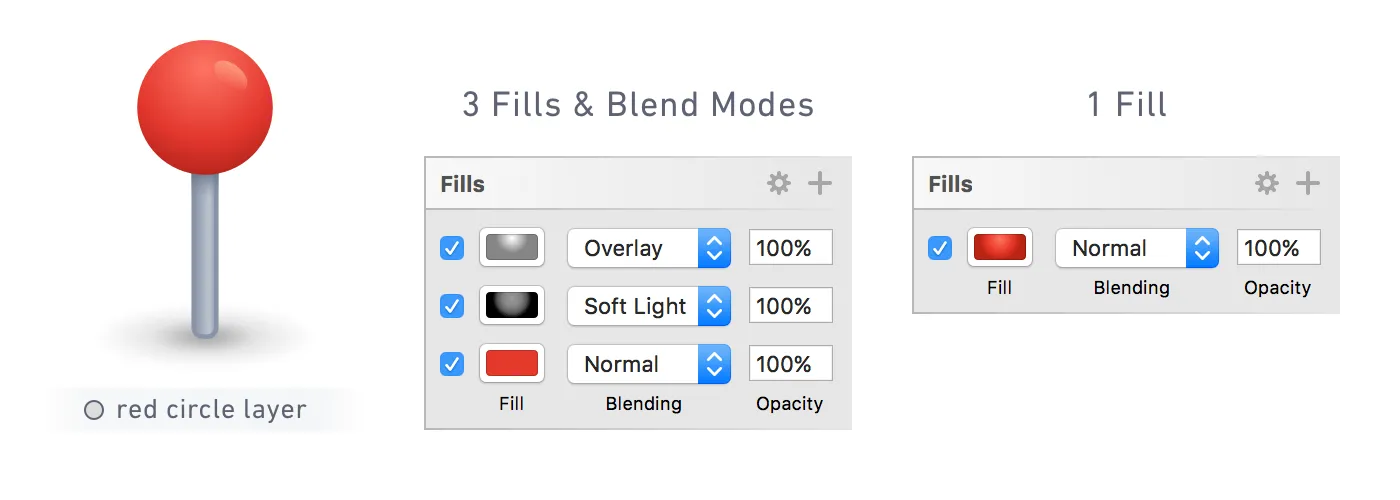

圖片裡的針頭，在 Sketch 可以用 3 種方法疊加起來，也可以只用 1
個漸層即可，對於 SVG 來說，1 個漸層的支援度較好 — 此範例裡，用 Sketch 以三層填色 (fills) 做針頭部分應該是比較容易的。只不過，因為放射狀漸層 (radical gradient) 在 SVG 的支援程度很好，混合模式 (blend modes) 且單個圖形的多層次填色仍得要用替代方案 (workarounds)，可能會產生不一致的成品。

通常，在 Sketch 用最有效率，或是最方便把點子做成 Mockup 的方法，在建造 SVG 圖層時就不是最有效率或最穩定的。所以當我想要從 Sketch 輸出一些 SVG 格式的東西時，第一件要做的是複製 (duplicate) 該 Artboard。我在複製出來的 Artboard 做修改：解散群組 (ungroup)、刪除遮罩 (mask)、合併變形 (flatten transforms)、文字外框化 (outline)、調整邊框 (border)、把所有物件重新命名⋯等，也就是任何可以保證 SVG 成品看起來正確，然後符合專案需求的方法。

這就是為什麼在這篇文章開頭我就提到：「輸出」的流程可以從幾秒鐘到 10 分鐘，端看你的圖層和設計，還有想要怎麼使用輸出後的 SVG 檔案。

你可能會覺得困惑：

到底有哪些得要修改 Sketch 圖層的事情要做，才可以產生終極版的 SVG？

如果有一個簡單的答案，我一定會告訴你。事實是，把 Sketch 設計檔案改編為 SVG 時，我倚賴的最佳做法有好幾打（上方提到了一些），但不是每種情況都能很好用。這個免費網頁程式是那些最佳做法的檢查清單。只不過，為了要解釋背後的原理，我還得要製作一整套課程！因為實在無法放入兩三篇文章裡。

這個課程是要讓你舒服地跟 SVG 相處，以及所有讓你成為進階使用者的 Sketch 工作流程。如果你願意在此課程推出時接到通知，可以在這裡報名。

還有哪些特別的做法？

這裡有一些實用的提示和訣竅。

請記得，SVG 就像是活生生的物體，注定要在不同的地方時，有不同的使用方法。因此，通常可以用很多種方法建造。
如果成果跟你想要的不同，試著用不同的方式製作圖片。例如：如果邊框看起來不太正常，試著在輸出之前外框化。
請勿在 SVG 裡面引入點陣圖片。這樣就摧毀所有特點了。
跟開發者合作，同時從設計和工程的角度來瞭解這個格式，就可以知道如何把它做成符合你的需求。
想要精簡 SVG 的檔案大小，就安裝 Sketch 的 SVGO 外掛程式（O 代表最佳化）。這個外掛程式在輸出任何 SVG 時，悄悄地用各種小動作減少檔案大小。其實還有更多可以減少 SVG 檔案大小的方法，但是，如果你還不想要在這方面花時間，用這個外掛總比沒用好。

不管即將推出的課程是否對你有用，我希望這篇文章釐清 SVG 究竟是何物、它的功能、如何運作，還有與其它圖片格式之間要有的觀念。開心做設計！
